액면계

SLIM 시리즈

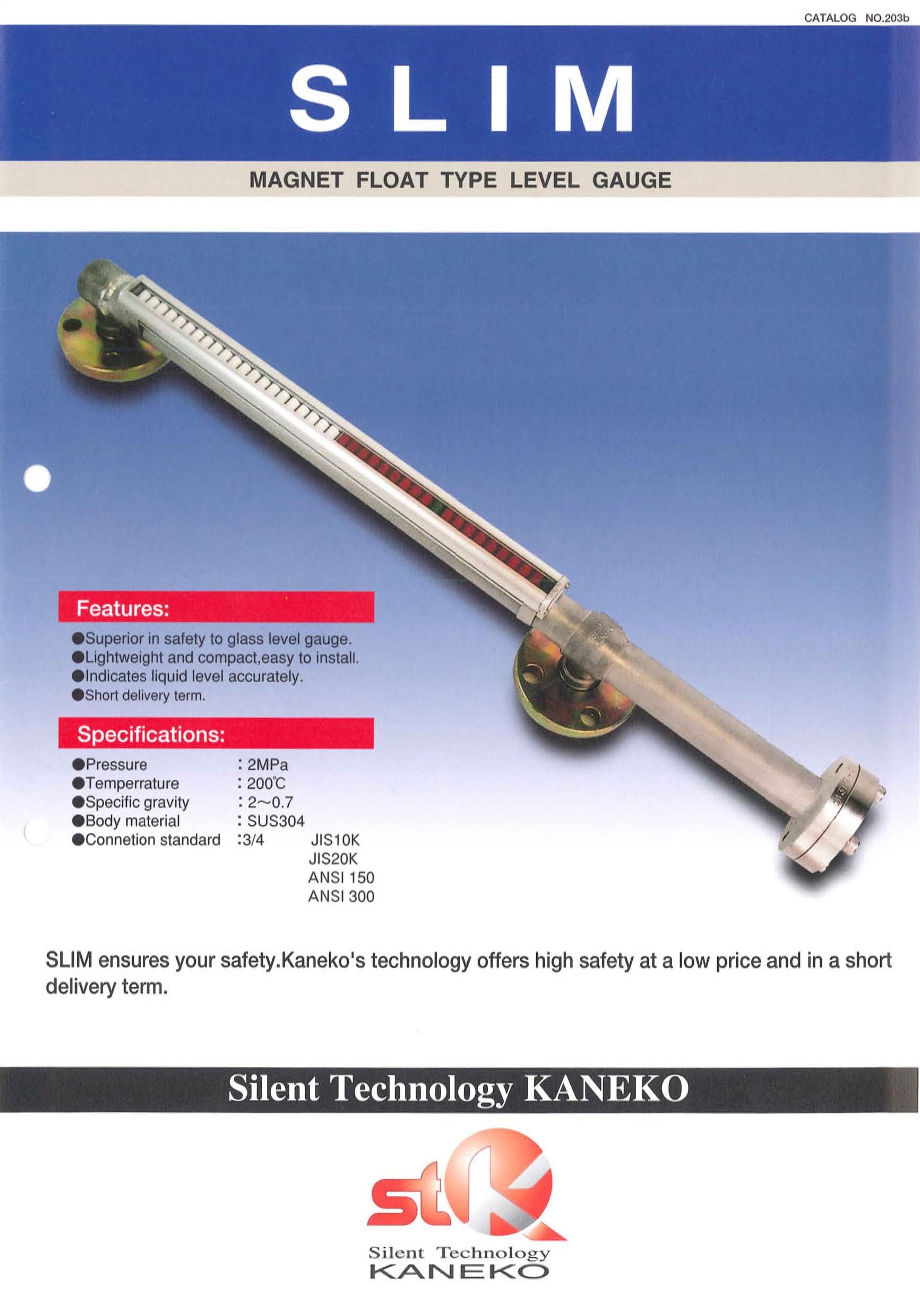

마그넷 플로트식 액면계 (Magnetic float type level gauge)

[특징]
밀폐 구조의 내압 용기로 되어 있어 액체 누출을 방지하고 가스 증기 폭발 위험 장소(가스 증기 폭발 위험 장소)에서도 안전하게 사용할 수 있습니다.
자력만으로 작동하므로 안전하고 확실하게 작동됩니다.
액면이 적색과 백색으로 구분되어 있어 액면을 확실하게 확인할 수 있습니다.
가볍고 컴팩트하여 설치 및 분리가 용이합니다.
방폭형 및 일반형 리드 스위치를 장착할 수 있습니다.

카달로그 다운로드

인증서 보기

상세정보

작동설명

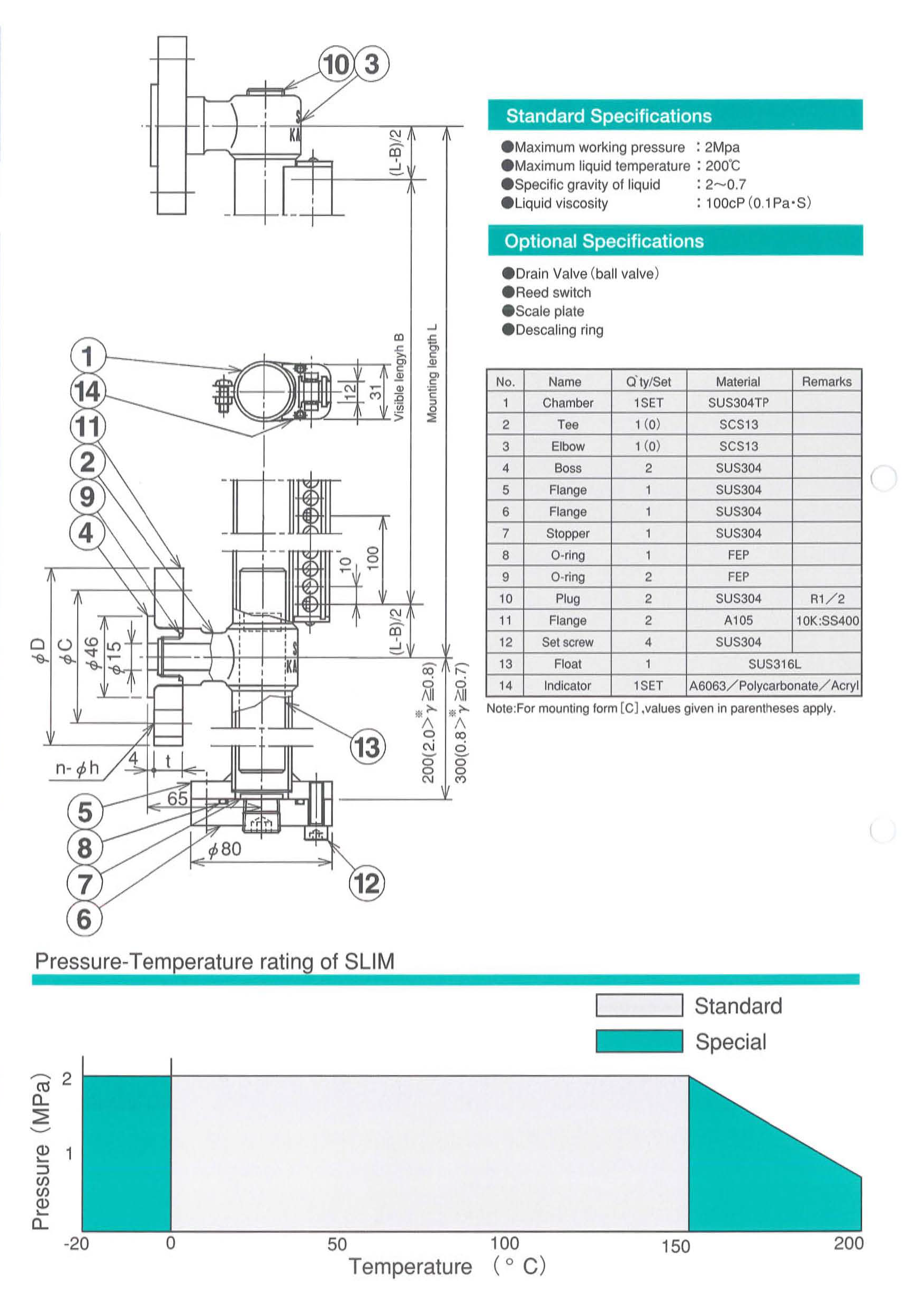

SLIM시리즈・SF형

SLIM시리즈・SC형

[표준사양]

・유체 : 물, 기름, 화학물질

・최대 사용 압력 : 3.0MPa

・최대 유체 온도 : 최대 150℃까지

・액체 밀도

2 ~ 0.7(플로트 재질 : SUS316L)

2 ~ 0.8(플로트 재질 : FRP 등가물)

・액체 점도 : 100c.p

[옵션 사양]

・드레인 밸브(볼 밸브)

・리드 스위치

・스케일 플레이트

・스케일 제거 링

*최대 사용압력, 최대 사용온도는 각각의 조합에 따라 사용할 수 없는 범위가 있으므로 상담해 주십시오.

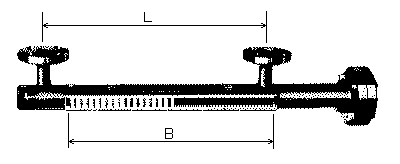

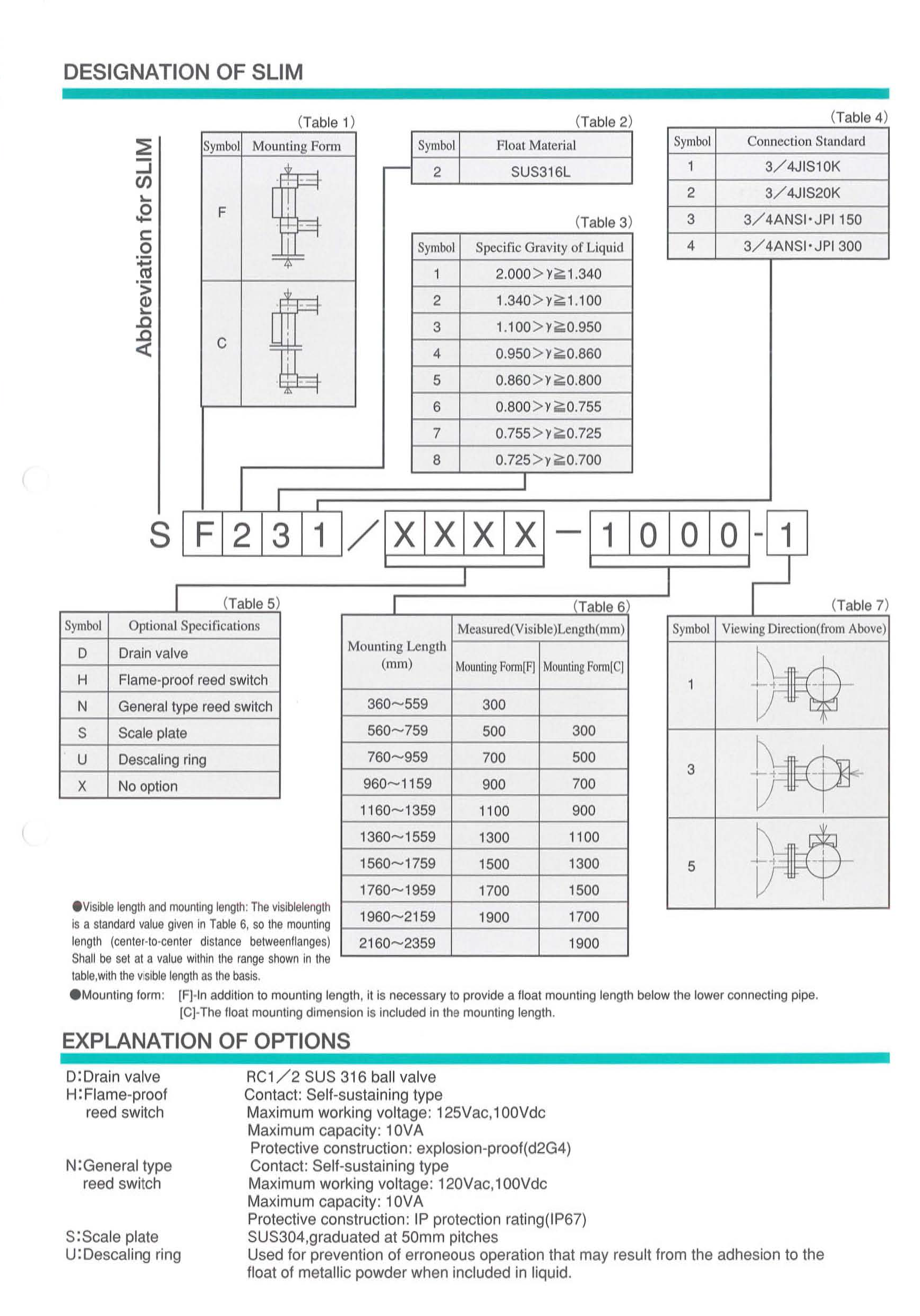

NOMINAL SIZE	MOUNTING LENGTH L	VISIBLE LENGTH B:F TYPE	VISIBLE LENGTH B:C TYPE
20	360～559	300	—-
20	560～759	500	300
20	760～959	700	500
20	960～1159	900	700
20	1160～1359	1100	900
20	1360～1559	1300	1100
20	1560～1759	1500	1300
20	1760～1959	1700	1500
20	1960～2159	1900	1700
20	2160～2359	—-	1900
